ICS-ST-20B礦用防爆電子皮帶秤
ICS-ST-20B礦用防爆電子皮帶秤采用單托輥杠桿式結構,稱重區域?yàn)镮CS-20A型的1/2,采用一只稱重傳感器。此皮帶秤可應用于煤礦井下存在爆炸性氣體、煤塵等防爆要求較高的危險場合。
動態校驗精度:≤±1.0%
輸送機傾斜角:≤17°
權威認證:計量認證,煤安認證,防爆認證,軟件著作權等
158-6236-0173
性能特點

結構簡單,精度穩定
抗側向力,抗水平分力,有效減少皮帶秤跑偏和落料偏移對精度的影響。稱架結構簡單精巧,安裝和調試簡單便捷,后期維護量少且維護費用低。

安全防爆,適用性強
儀表、稱重、傳感器均具有防爆性能,防腐蝕、防潮、抗振動,可在煤礦井下易燃易爆環境中安全、可靠、穩定運行。獨特矩形杠桿,剛性好,無形變。調整方便、靈活、可靠。

工業元件,功能強大
智能儀表,操作方便,智能分析狀態,優化處理,滿足零點長期穩定性要求。進口稱重傳感器,零點補償、靈敏度補償、非線性補償和過載保護功能。產品BQH5(A)型測速傳感器,使用壽命更長。

精選材質,性能穩定
秤架采用精選優質碳鋼材質,耐磨耐用,不易形變,可根據用戶實際需求,定制不銹鋼材質。高品質材質和元件,綜合性更優,性?xún)r(jià)比更高。
工作原理

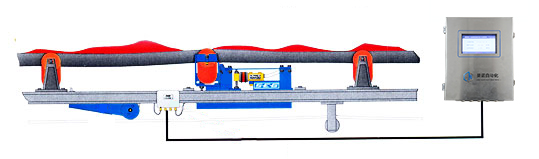

【產生信號】:稱重橋架安裝于輸送機架上,當物料經過時,計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器,產生一個正比于皮帶載荷的電壓信號。
【速度測算】:速度傳感器直接連在大直徑測速滾筒上,提供一系列脈沖,每個脈沖表示一個皮帶運動單元,脈沖的頻率正比于皮帶速度。
【計算結果】:稱重儀表從稱重傳感器和速度傳感器接收信號,通過積分運算得出一個瞬時流量值和累積重量值,并分別顯示出來。
產品參數
型 號 | 校驗精度 (%) | 理想條件下 動態精度(%) | 理想條件下 最長校驗周期 | 皮帶機傾角 | 稱重傳感器 (只) | 速度傳感器 | 稱重橋架 | 計量托輥 | 耳軸 |
ICS-ST-20B | ≤±0.5% | ±1.0% | 15天 | ≤17° | 一只 | 一只 | 單杠桿式 | 1組 | 2只 |
備注:以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想,但昊諾一直恪守技術尊嚴,絕不虛標精度參數,以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求,請選昊諾中高端產品。
工程案例

華能熱電廠皮帶秤項目
ICS-17A電子皮帶秤為雙杠桿、四組托輥結構,稱重區域長,矩形鋼管,承載堅固,減少了表面積,配置高精度數字稱重傳感器,抗干擾能力強,計量精準度高、穩定性好。

南河洗煤廠防爆皮帶秤項目
洗煤廠防爆皮帶秤傳感器和儀表都采用密封結構外殼、本安型設計。智能儀表還可以在完成計量數據運算的同時共享數據,為管理者更好地監控生產、計算產量提供支持。

長陽古城錳業單元皮帶秤項目
單元皮帶秤結構簡單,兩組稱重單元之間無橫梁,積灰少,避免現場灰塵對計量產生影響。數字稱重傳感器靈敏度高且抗干擾性強,能夠在工業環境中保障檢測精度。

山西中石鼎鑫新材料高精度電子皮帶秤項目
昊諾高精度電子皮帶秤滿足了生產現場應用條件。自安裝調試完畢后,沒有做檢修維護工作,但皮帶秤穩定在剛調試完畢的計量結果。現場人員可以通過儀表方便查詢數據,也可以通過數據顯示掌握生產情況,領導也可以遠程查看數據,管理非常方便。
